Назначение системы телеметрии для коммунального сектора
В настоящее время выпускается несколько редакций ПТК СОДЭК®. На тех пользователей, у кого на обслуживании находится небольшое количество узлов учёта газа, рассчитана редакция СОДЭК® Стандарт™, в основном это конечные потребители газа. Узел учёта и центр сбора информации находятся, как правило, недалеко друг от друга, а объём собираемых данных небольшой. Доступную цену данной редакции определяет минимальный набор функций, что является определяющим фактором для бюджетных и малых предприятий.
Описание системы телеметрии для коммунального сектора

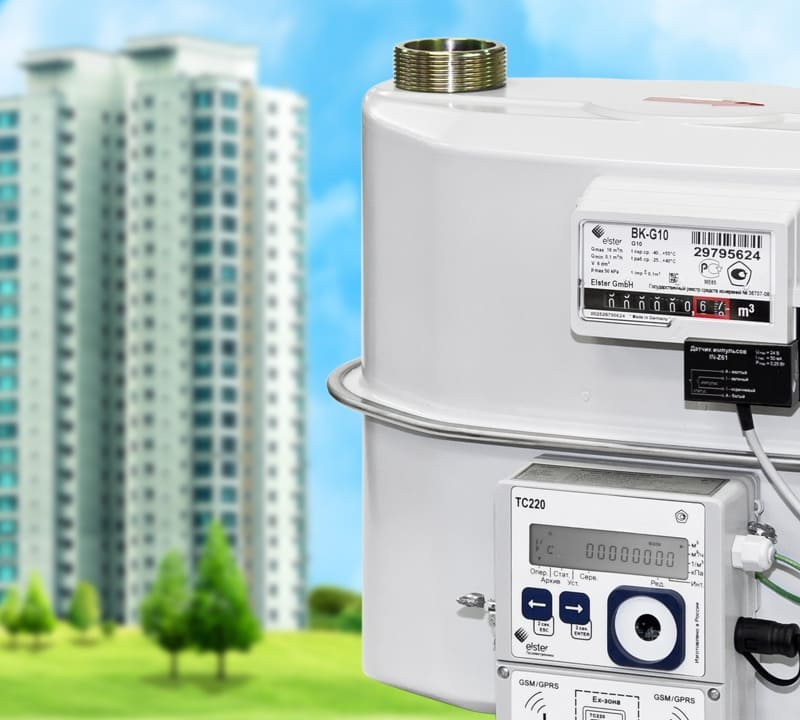

Редакция СОДЭК® ТС™, вышедшая в мае 2013 года, представляет недорогое решение для обслуживания только температурных корректоров: TC-90, TC210, TC215, TC220. Редакция СОДЭК® ТС™ похожа по функциональным возможностям на редакцию Стандарт™, за исключением некоторых ограничений. В приложении «Анализ данных» отключены виртуальные узлы, таймеры событий и отчёты «по выборкам», так как в этой редакции не поддерживается работа с корректорами ЕК260 и ЕК270. При переносе данных возможен только экспорт в транспортные файлы, но невозможен импорт ТФ.
Задача редакции СОДЭК® Экстра™ — освободить пользователей от интерактивного («ручного») сбора данных путём объезда всех узлов учёта. ПТК в данной редакции позволяет с наименьшими трудозатратами обслуживать распределённое на обширной территории большое количество узлов учёта. Автоматизированный сбор данных, серверная база данных, многопользовательская среда позволяют крупным пользователям обеспечивать своевременный контроль расхода газа в масштабах предприятия или региона, избавляя специалистов от многочисленных повторяющихся ручных операций при импорте данных в «центральную БД» и переносе данных между офисами.
В зависимости от потребностей условных целевых групп пользователей оптимальное распределение бизнес-функций учёта газа гарантирует гибкая структура лицензирования программных продуктов ПТК СОДЭК®. Лицензия на использование сервера и каждого рабочего места защищена USB-ключом электронной защиты.
Тем пользователям, кто совсем недавно приобрел корректоры EK260, EK270 или TC215, TC220, предназначена редакция СОДЭК® Демо™. Она позволяет ознакомиться с интерфейсом программы, освоить основные приёмы работы: считывание и анализ данных, подготовка отчётов. Редакция Демо™ бесплатна и не требует USB-ключа электронной защиты. Она работает 30 дней от даты установки на ПК, а затем может быть легко повышена до «полноценной» редакции, путём приобретения USB-ключа электронной защиты.
Основные технические характеристики системы телеметрии для коммунального сектора
Профессиональная работа с ПТК СОДЭК® Стандарт™
Мы рекомендуем пользователям применять те свойства и методы работы с ПТК СОДЭК® Стандарт™, которые, по нашему мнению, заслуживают большего внимания. Упомянутые особенности данной редакции могут существенно сэкономить Вам трудозатраты, бюджет и время.
Следующие особенности наиболее полезны малым и средним организациям коммунального сектора, которые контролируют небольшое количество точек учёта — от двух-трёх корректоров до нескольких десятков.
Редакция ПТК СОДЭК® Стандарт™ предназначена для установки на одиночный ПК. Это настольный продукт: он включает в себя все необходимое и не требует подключения к компьютерным сетям. Стандарт™ допускает соединение только с локальной БД, которая физически может располагаться только на том же компьютере, где и установленный экземпляр.
Редакция ПТК СОДЭК® Стандарт™ поддерживает все типы каналов связи с корректорами, в том числе модемные, полную систему встроенных отчётов, экспорт данных в офисные приложения, экспорт и импорт через транспортные файлы.
Сеть корректоров «шина RS-485». С помощью настольной редакции ПТК СОДЭК® Стандарт™ можно создать небольшую распределённую систему — сеть из корректоров серии ЕК.
ПТК СОДЭК® Стандарт™ позволяет формировать список опрашиваемых корректоров и выполнять автоматическое последовательное считывание данных с подключенных к шине приборов.
Для создания такой шины корректоры объёма газа ЕК270 объединяются по RS485 интерфейсу в общую шину данных. Корректоры должны быть не слишком далеко удалены друг от друга, так как длина шины должна быть не более 1200 м. RS485 интерфейс преобразуется в RS232 интерфейс с помощью конвертера (RS232/RS485) интерфейсов, который далее подключается к последовательному порту ПК.
Перед началом опроса подключенных к шине корректоров, каждому из них назначают адрес прибора: обычно используют номер корректора. С отправки запроса начинается опрос корректоров. Запрос с адресом корректора, с которого необходимо считать данные, посылается с ПК на все корректоры, подключенные к шине. Ответ формирует лишь адресуемый корректор.
В том случае, если нет возможности установить локальное проводное подключение, допустимо использовать аналоговый модем или GSM-модем для дистанционной передачи данных по шине.
Таким образом, реализация многоточечной схемы подключения, применение широко используемых протоколов обмена и соответствующего программного обеспечения позволяет существенно сократить расходы на коммуникационное оборудование и значительно сократить время, необходимое для считывания данных с приборов.
Многокомпьютерная работа. ПТК СОДЭК® Стандарт™ не поддерживает использование Серверной БД и многопользовательского режима, не смотря на это, зная некоторые методы и свойства этой редакции, осуществимо рационально организовать работу по учёту потребления газа, используя только несколько компьютеров и ПТК СОДЭК® Стандарт™. Это обеспечит экономичность по сравнению с ПТК СОДЭК® Экстра™, интенсификацию учёта благодаря распределению обязанностей между несколькими операторами ПК.
Предположим, у организации есть несколько компьютеров (минимум — два). Создаются несколько АРМ — рабочих мест на базе ПК — и устанавливаются на каждом из них ПТК СОДЭК® Стандарт™. Один или более ПК на базе ноутбука назначают для сбора данных «прямо на месте» с узла учёта. АРМ часто используют и как переносной, и как стационарный.
Один из ПК используют как АРМ для работы в офисе. Офисный АРМ применяют: для складирования в Центральной БД архивных данных корректоров, собранных при помощи переносных АРМ; для анализа этих данных; для отчётности и для экспорта данных во внешние системы, например, бухгалтерские. Для передачи или пересылки данных учёта газа между ПК используют несколько методов:
- передача считанных архивных данных в форме временных файлов (ВФ);
- передача данных учёта в форме транспортных файлов (ТФ), с использованием приложения «Перенос данных» для экспорта и импорта;
- миграция данных из БД старого формата в ЛБД.
- передача файла БД или резервной копии БД для замены им существующей рабочей ЛБД.
Метод 1 универсален относительно версий СОДЭК®, т.к. формат ВФ очень редко и незначительно изменяется с течением времени: временные файлы, считанные младшими версиями, совместимы со всеми старшими версиями программы: информация из них будет импортирована в БД без затруднений.
Метод 2 универсален, начиная с версии 4.6 и выше. Импорт данных из СОДЭК® более старых версий легко осуществляется методом (3).
Используя метод 4, следует знать, что перезапись файла БД на уровне файловой системы допустима только тогда, когда к ней не подключено ни одного приложения (следует закрыть все приложения ПТК СОДЭК® и др.).
Контроль полноты данных. Если данные собирают в БД не с одного, а с нескольких узлов учёта, то задача закрытия отчётного периода может осложняться решением вспомогательной задачи: обеспечить полноту собранных данных за отчётный период. Проще говоря, следует удостовериться, что данные о потреблении газа считаны и присутствуют в БД по каждому узлу учёта и за каждый час данного периода. Т.е. нет прочерков и пропусков.
Если задачу контроля полноты решать простым просмотром форм и отчётов, то это может занять длительное время, и очень вероятны ошибки. Облегчить задачу в пределах одного узла можно при помощи таймера событий «Пропуски в считанных данных».
Отчёт по выборке узлов «Полнота собранных данных» ещё более упрощает задачу, т.к. он позволяет в одном документе отобразить все промежутки несобранных данных («дырки в интервальных данных») по всем интересующим узлам. Сервисные параметры отчёта позволяют выполнять фильтрацию и сортировку по дате последнего считывания. Эти возможности позволяют быстро отыскать узлы учёта, имеющие пропуски в считанных данных.
Для повышения автоматического контроля полноты собранных данных в СОДЭК® Стандарт™ введены новые алгоритмы. В частности, для потребителей EK-88 добавлена инициализация метки пользователя случайно сгенерированным значением. Это снижает вероятность того, что два или более пользователей считывают новые данные от метки.
Для потребителей ЕК280, ЕК290, EK260, EK270, ТС215, ТС220 добавлена опция указания временного периода считываемых данных «автоматически». Опция активна по умолчанию при каждом запуске «Считывания данных». Выбор периода «автоматически» означает: приложение «Считывание данных» самостоятельно находит в БД даты за последние 3 месяца, где данные неполны (т.е. присутствуют прочерки в отчёте), а затем считывает данные за найденные даты. После обработки считанных данных прочерки автоматически устраняются.
Автоматизированные системы учета на основе ПО СОДЭК предназначены для использования преимущественно в коммунальном и промышленном секторах газопотребления.
ПО СОДЭК не ориентировано на учет в бытовом секторе, так как в этой области редко используются электронные корректоры газа. Следовательно, для автоматизации сбора, передачи и хранения данных при учете газа в бытовом секторе необходимы другие программно-аппаратные решения: системы АСД для коммунально-бытового сектора, основанные на беспроводных технологиях, разработанные ООО «ЭЛЬСТЕР Газэлектроника», и успешно внедренные в ряде регионов России.
В бытовом секторе СОДЭК будет применим только в тех редких случаях, когда узлы учета оснащены не только счетчиком газа, но и электронным корректором.
