Назначение системы телеметрии для бытового сектора
По методу передачи данных и способу построения системы в целом используются два типа систем АСД: счетчик газа с электронной термокомпенсацией и встроенным GPRS модемом BK themis (передача данных по GPRS каналу) и мобильная «объездная» система АСД (передача данных по радиоканалу). Любая из этих двух систем АСД полностью удовлетворяет требованиям, предъявляемым к современным системам телеметрии и позволяет решать все поставленные перед ними задачи.
Описание системы телеметрии для бытового сектора
Система телеметрии для бытового сектора решает следующие задачи:
- автоматизация сбора и передачи информации с приборов учета энергоресурсов на сервер сбора и хранения данных. Выполнение опроса счетчиков по заранее подготовленному расписанию;
- получение оперативной и достоверной информации о потребленных объемах газа (воды, тепла и т.д.), а следовательно, достижение баланса между поставщиком и потребителем газа;
- передача данных по беспроводным каналам связи (RF/GPRS);
- информирование о нештатных ситуациях счетчика (несанкционированное воздействие на счетчик, обрыв импульсного кабеля, превышение допустимых границ потребления, сигнализация об утечке и обратном потоке и пр.);
- сокращение затрат персонала на обслуживание приборов учета;
- достижение прозрачности доступа к счетчику газа;
- экспортирование данных во внешние системы учета энергоресурсов и биллинговые системы;
- выставление счета по реальным показаниям счетчиков;
- считывание и оперирование архивными данными;
- отслеживание несанкционированного отбора газа.
Преимущества внедрения систем телеметрии:
- поставщик приобретает эффективный автоматизированный сбор данных о потреблении энергоресурсов, что исключает безучетное и бездоговорное их использование: применение системы АСД со счетчиков энергоресурсов позволяет избежать снятие показаний счетчика вручную, снизить уровень коммерческих потерь, исключить нерегулярность сбора данных и оптимизировать деятельность персонала компании;
- поставщик получает инструмент для составления достоверных балансов энергоресурсов, снижения потерь до технологически обоснованного уровня;
- использование системы телеметрии предоставляет поставщику актуальные данные о потреблении энергоресурсов для использования их в биллинговых системах, что приводит к своевременному расчету за потребленные энергоресурсы;
- использование систем телеметрии повышает качество и удобство пользования услугами поставщика, а также улучшает уровень информированности потребителей.
Основные технические характеристики системы телеметрии для бытового сектора
Система АСД на базе счетчика газа BK themis. Передача данных по GPRS каналу
В основу системы телеметрии ставится счетчик газа BK themis, который оснащен электронным дисплеем, встроенным в счетную голову GPRS модемом, а также встроенным преобразователем температуры для приведения рабочего объема газа к стандартным условиям.

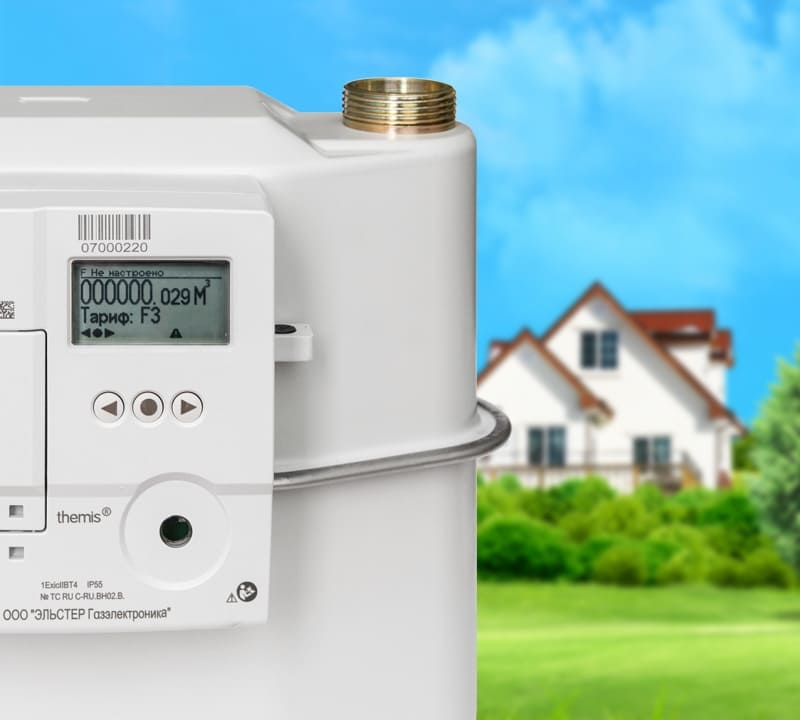

Счетчик газа BK themis
Благодаря встроенному в счетчик GPRS модему происходит передача показаний по каналу GPRS. Встроенный GPRS модем оснащается SIM картой, которая, обычно, заносится во внутреннюю группу абонентов сотовой связи поставщика газа. Это позволяет снизить расходы на общий трафик передачи данных по каналу GPRS и защитить SIM карту от ее несанкционированного использования потребителем.
Поставщиком газа в электронной счетной голове счетчика газа записывается IP-адрес сервера, на который будут передаваться данные и период их получения. В данном типе системы АСД инициатором передачи данных выступает сам счетчик. Период выхода счетчика на связь может изменяться в зависимости от потребности: час/неделя/месяц. Для систем АСД в бытовом секторе актуальной является передача данных со счетчика, обычно, на конец месяца или недели. Передача данных с бытового счетчика газа каждый час или день является нерациональной и экономически необоснованной. Полученных данных вполне достаточно для составления актуальной картины об объеме потребления и выставления счета. Во избежание сокращения периода выхода на связь счетчика, в особых случаях, предлагается воспользоваться считыванием архивных данных о потреблении газа, которые могут передаваться отдельно. Частота передачи актуальных данных со счетчика прямо пропорциональна сроку службы встроенной съемной батареи, которая позволяет GPRS модему выходить на связь с сервером сбора данных.
Схема передачи данных со счетчика BK themis на сервер сбора данных поставщика газа
От счетчика данные поступают на сервер сбора данных. На сервере установлено программное обеспечение Themis Manager, выполненное в виде web приложения. Themis Manager получает текущие показания счетчиков и архивирует их в базе данных. По команде, отдельно, можно запросить архивные данные. Полученные данные со счетчиков могут отображаться в табличном и графическом виде для удобства оператора. В программе реализован инструмент для создания индивидуальных и групповых отчетов по потреблению газа. Для интеграции с внутренними биллинговыми системами в программе Themis Manager есть функция экспорта данных в формат, согласованный с заказчиком.
ПО Themis Manager. Табличное и графическое отображение расхода газа
Построение АСД на базе счетчиков BK themis практически не требует предварительных изысканий по анализу рельефа местности, определению количества и мест установки счетчика. Единственное, что необходимо учитывать перед развертыванием системы АСД — наличие устойчивой области покрытия сигнала GPRS оператором GSM. Обязательным этапом является проведение замеров уровня сигнала GPRS и составление договора с оператором связи на оказание услуги по передаче данных по каналу GPRS.
Мобильная «объездная» система АСД. Передача данных по радио каналу
Мобильная «объездная» система АСД состоит из:
- счетчиков газа (электричества, воды, тепла) с НЧ выходом;
- передатчиков Waveflow;
- радиомодема Waveport;
- приемника GPS;
- ноутбука;
- программного обеспечения Drive0by-Manager
Счетчик газа серии ВК, оснащенный радиопередатчиком Waveflow
Счетчик с НЧ выходом, например, бытовой счетчик газа серии ВК, присоединяется к радиопередатчику Waveflow. По НЧ выходу на радиопередатчик Waveflow передаются данные о расходе со счетчика энергоресурса.
Передатчик Waveflow имеет автономное питание, при считывании данных 1 раз в месяц срок его службы составляет 10 лет. Также передатчик Waveflow пересылает по радиоканалу сообщение о несанкционированном воздействии на счетчик (обрыв импульсного кабеля или воздействие магнитом, обратный поток, превышение минимальных или максимальных границ по расходу энергоресурса и т.д.), кроме считывания показаний со счетчиков и их архивирования.
У потребителя счетчика энергоресурса с передатчиком Waveflow при монтаже или при дооснащении его передатчиком записываются глобальные координаты месторасположения прибора учета (координаты GPS: Х, Y). Координаты GPS каждого счетчика с передатчиком записываются в базу данных программного обеспечения Drive-by-manager. Автомобиль оператора оснащается GPS приемником и радиомодемом Waveport. Оператор подключает к ноутбуку GPS приемник, радиомодем Waveport для начала выполнения опроса и начинает движение по населенному пункту, в котором установлены счетчики с передатчиками Waveflow. GPS приемник получает координаты автомобиля и происходит отображение перемещения автомобиля на карте с помощью программного обеспечения Drive-by-manager. Кроме этого, на карте отмечены места установки счетчиков на основании полученных при их монтаже данных. Таким образом, при приближении автомобиля оператора к счетчику программа Drive-by-manager автоматически выполняет опрос всех попадающих в область обхвата радиомодема Waveport передатчиков. Оператор может установить самостоятельно область охвата радиомодема Waveport в зависимости от условий местности.
Программное обеспечение Drive-by-manager
В результате, оператору достаточно проехать по заранее подготовленному маршруту, а данные со счетчиков считаются автоматически. Не выходя из автомобиля и не проникая в домовладение, где установлен счетчик, оператор может выполнить сервисные функции (сброс тревоги, считывание архива, установка начального показания счетчика и пр.). Оператор при движении автомобиля может наблюдать за процессом опроса счетчиков и просматривать полученные данные в табличном и графическом виде. Выполнив опрос всех счетчиков, оператор может вернуться в диспетчерский пункт и составить отчет по полученным данным по каждому абоненту или по группе абонентов. Также в программном обеспечении Drive-by-manager есть возможность экспорта считанных данных в биллинговую систему поставщика энергоресурсов.
Мобильная «объездная» система АСД может применяться как в загородных коттеджных поселках и кооперативах, так и для сбора данных многоквартирного дома или микрорайона.
Развертывание объездной системы АСД требует минимальных финансовых и временных затрат.
