СГ-ЭК комплекс для измерения количества газа (комплекс учета газа) - модификация ВК G 4Т V1,2 (Л-ПР)

Назначение комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Комплекс для измерения количества газа СГ-ЭК предназначен для измерения объема приведенного к стандартным условиям по ГОСТ 2939 неагрессивного, сухого газа (далее — газ) путем измерения при рабочих условиях объема газа турбинными РГ-Т или ротационными счетчиками газа РГ-Р, RABO и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319.2  или подстановочному значению коэффициента сжимаемости газа.

Описание комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Комплекс СГ-ЭК для учёта объема газа может применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (таких как азот, воздух, аргон и т.п. за исключением кислорода) в теплоэнергетических установках, напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС) и других технологических объектах.

Комплекс СГ-ЭК состоит из корректора объема газа и счетчика газа в зависимости от исполнения:

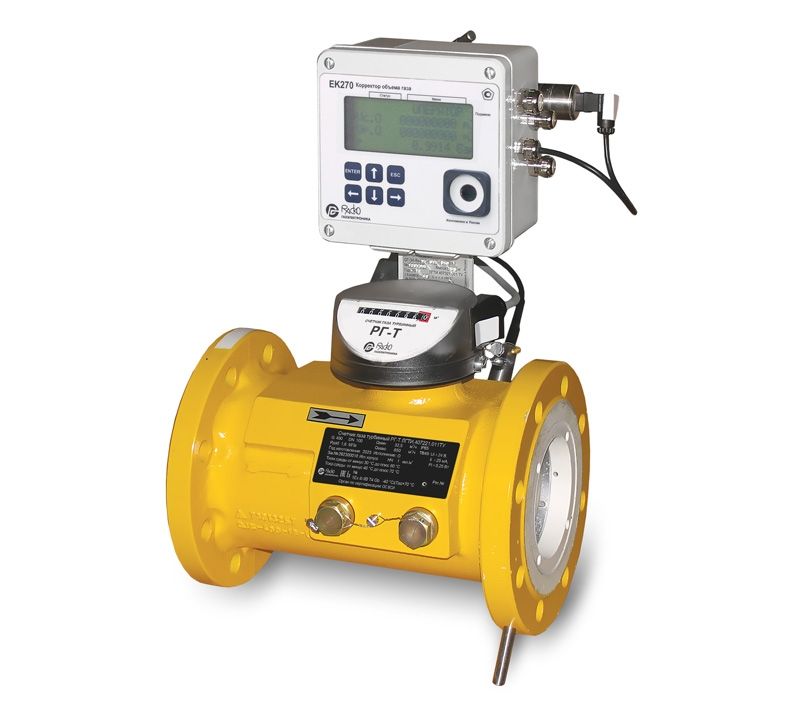

• СГ-ЭК-Т на базе счетчика РГ-Т с корректором объема газа ЕК270 или ЭК270;

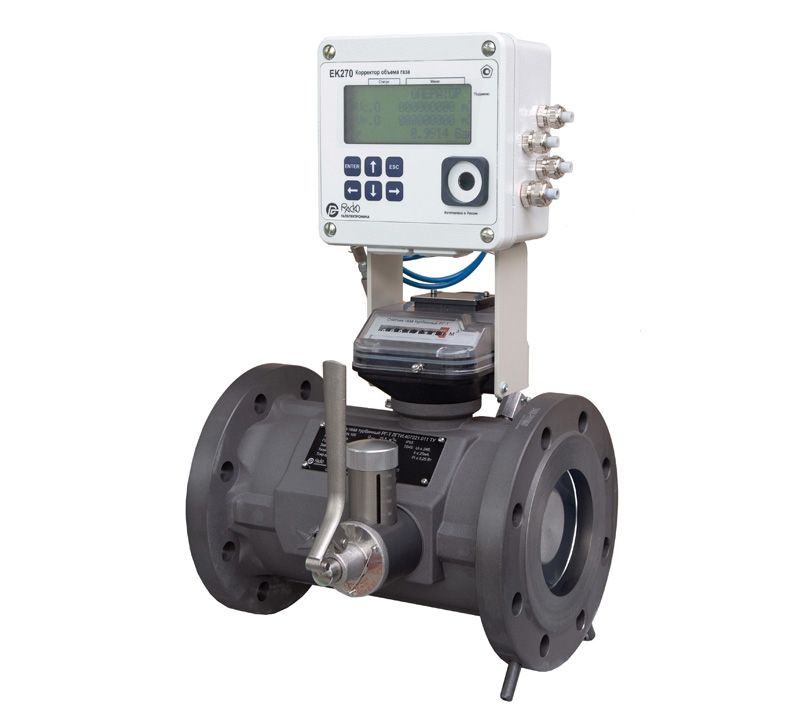

• СГ-ЭК-Т на базе счетчика СГ с корректором объема газа ЕК270 или ЭК270;

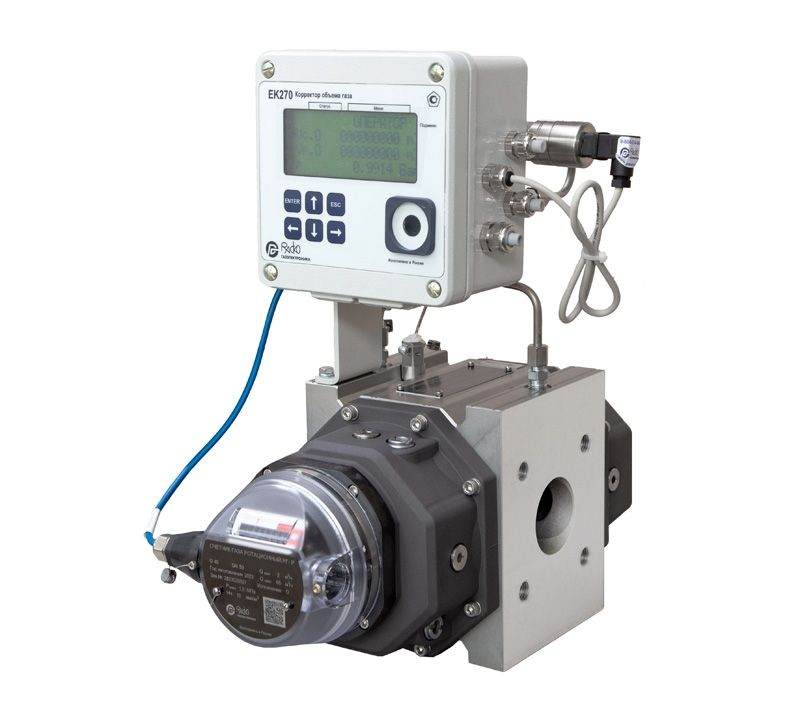

• СГ-ЭК-Р на базе счетчика РГ-Р корректором объема газа ЕК270 или ЭК270;

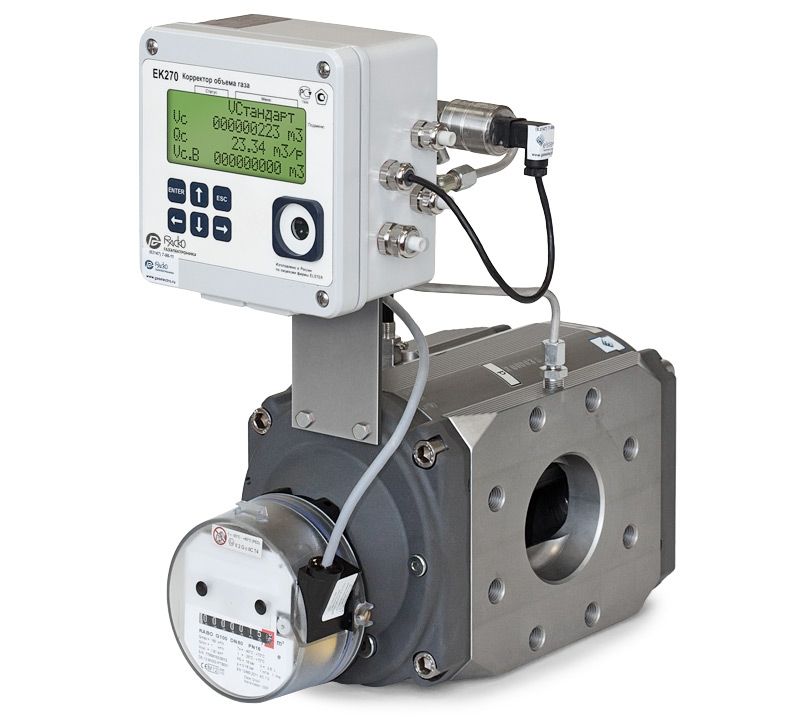

• СГ-ЭК-Р на базе счетчика RABO с корректором объема газа ЕК270 или ЭК270.

Счетчики газа РГ-Т совместимы по монтажным размерам с ранее выпускаемыми счетчиками TRZ. Возможна замена комплекса СГ-ЭК-Т на базе счетчиков TRZ и СГ на комплекс СГ-ЭК-Т на базе счетчика РГ-Т без доработки измерительной линии (трубопровода).

Счетчики газа РГ-Р и RABO, а также комплексы СГ-ЭК на базе этих счетчиков взаимозаменяемы по монтажным размерам.

Корректоры оснащены встроенным преобразователем давления, преобразователями температуры рабочей и окружающей среды, преобразователем перепада давления (опционально).

Питание корректора осуществляется от внутреннего или внешнего источника питания.

Принцип работы газового комплекса СГ-ЭК:

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными или ротационными при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Совместно с модулем телеметрии МТЭК-02, а также программным комплексом СОДЭК комплексы СГ-ЭК
применяются в системах автоматического считывания данных в коммунальном и промышленном секторах.

Комплексы СГ-ЭК имеют взрывозащищенное исполнение и должны применяться в соответствии с требованиями ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Отличительные особенности СГ-ЭК

• Измерение значений давления на узле учета и перепада давления на счетчике газа/фильтре (опционально).
• Измерение температуры на узле учета и температуры окружающей среды (опционально).
• Контроль текущего расхода газа при использовании дополнительных СЧ и ВЧ датчиков импульсов.
• Изменение параметров газа дистанционно с помощью программного обеспечения.
• Установка во взрывоопасной зоне в соответствии с маркировкой взрывозащиты 1Ex ib IIB T4 Gb X.
• Автономная работа от внутренних элементов питания.
• Интеграция в систему дистанционного сбора данных.
• Межповерочный интервал - 5 лет.

Преимущества комплекса для измерения количества газа СГ-ЭК:

• вычисление приведенного к стандартным условиям объема газа;
• отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (давление, объем, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
• возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
• дистанционная передача данных архива и технологических данных с помощью программного комплекса СОДЭК;
• периодический вывод данных на оснащенный последовательным портом принтер;
• представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
• архивирование основных измеряемых и вычисляемых параметров;
• почасовая запись данных в архив за 9 месяцев;
• ввод и изменение исходных условий и данных (процедура настройки);
• возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК);
• возможность работы по подставному значению расхода;
• контроль температуры окружающей среды (опционально);
• контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
• использование дополнительных высокочастотных и среднечастотных датчиков импульсов для контроля расхода газа;
• возможность работы с модулями телеметрии;
• возможность считывания данных по оптическому интерфейсу.
