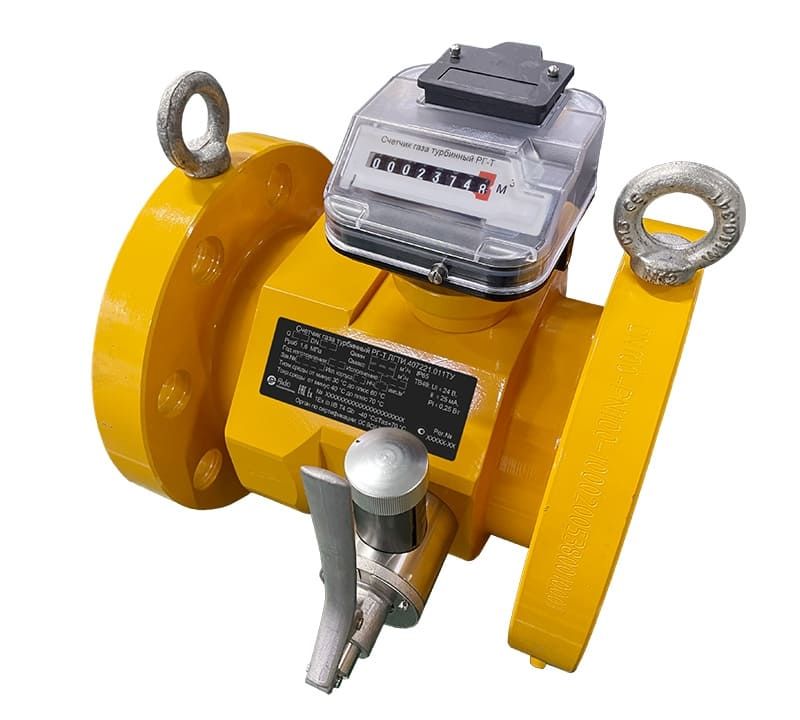

Назначение турбинного счетчика газа РГ-Т
Турбинный счетчик газа РГ-Т предназначен для коммерческого либо технологического измерения (учета) объемов плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения.
Газовые счетчики РГ-Т могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Выбор ротационного и турбинного счетчиков газа (Ответы на наиболее частые вопросы) — 2023, pdf >>
Программа подбора турбинного счетчика газа РГ-Т>>

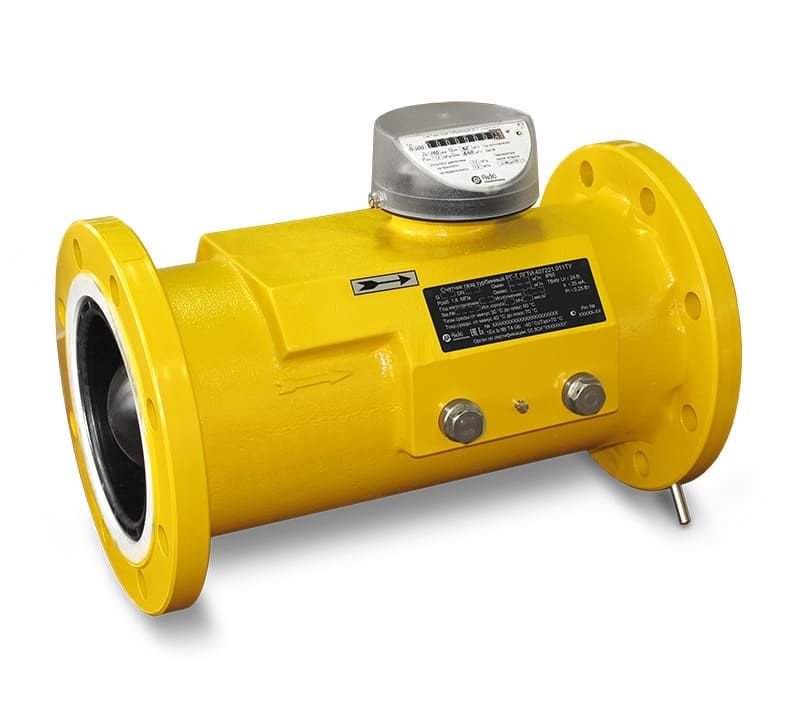

Описание турбинного счетчика газа РГ-Т
Турбинный счетчик газа РГ-Т является счетчиком газа скоростного типа. Поток измеряемого газа заставляет вращаться алюминиевое колесо турбинки. Количество оборотов турбинного колеса пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.

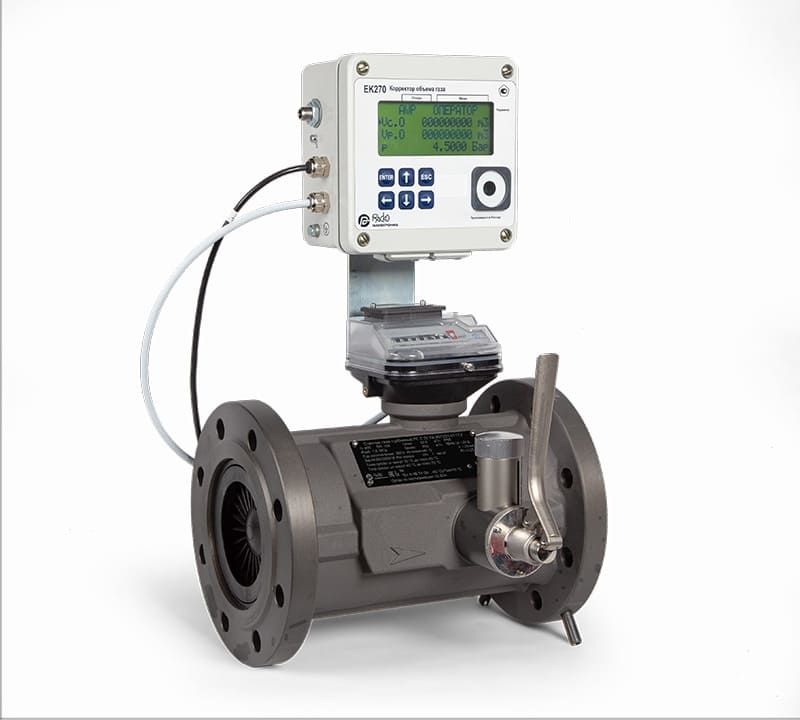

С помощью НЧ,СЧ, ВЧ датчиков импульсов рабочий расход газа может передаваться на электронные корректоры объема газа для приведения к стандартным условиям. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).
Сигналы ВЧ и СЧ датчиков (счетный механизм С1) позволяют точно определять мгновенный расход газа. ВЧ датчик может использоваться в установленных вне взрывоопасной зоны счетчиках газа.

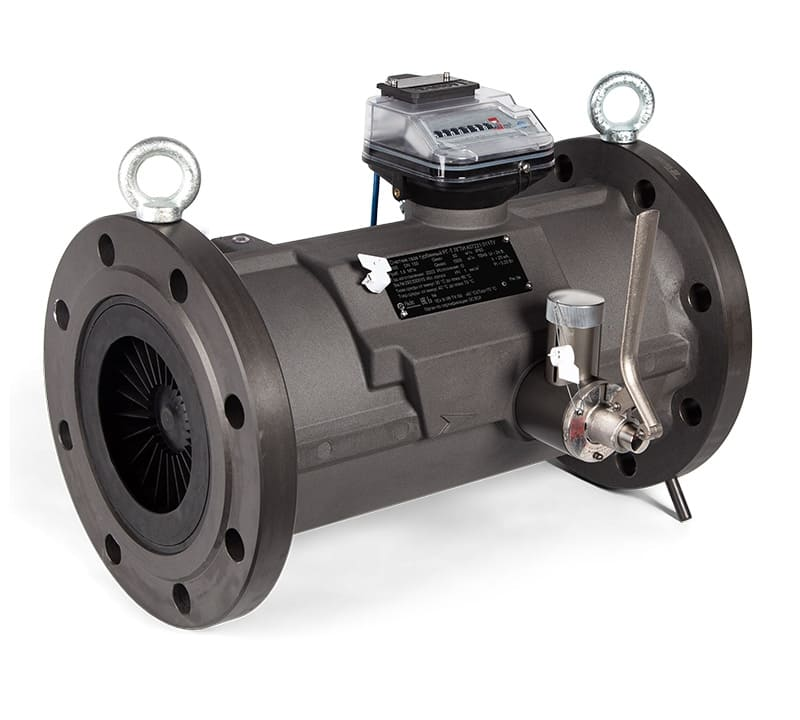

Преимущества турбинного счетчика газа РГ-Т:
- типоразмер от G65 до G4000
- расход от 5 до 6500 м3/ч
- условный диаметр — от DN50 до DN300
- рабочее давление — Pn16 и Pn100
- диапазон измерения — 1:50
- счетный механизм по умолчанию изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
- может поворачиваться на 355°
- имеется возможность компактного монтажа счетчика с использованием прямых участков не менее 2DN до счетчика
- возможен горизонтальный и вертикальный монтаж счетчика.

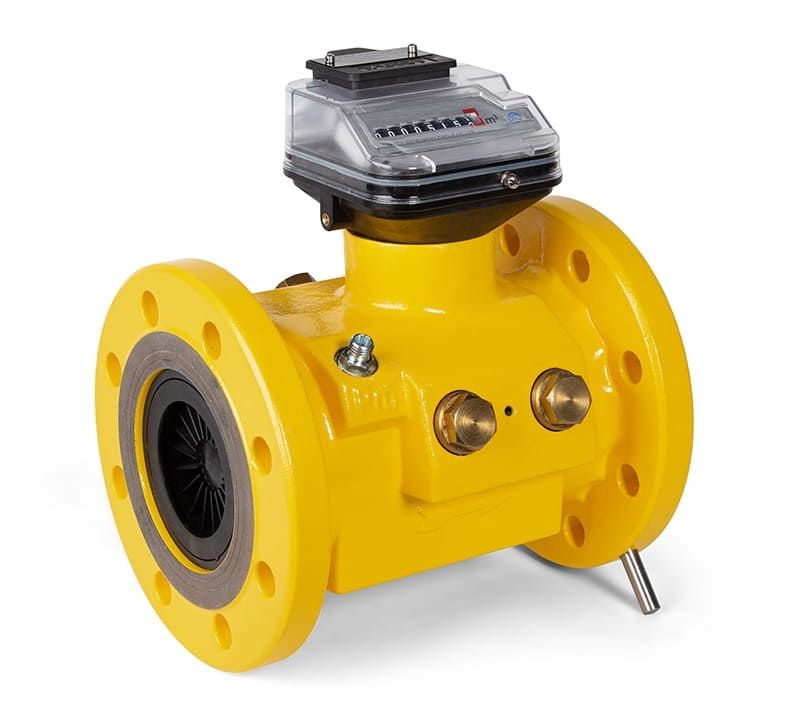

Основные технические характеристики турбинного счетчика газа РГ-Т
| Параметры | Значения |
| Температура газа | от −30°C до +60°C |
| Температура окружающей среды | от -40°C до +70°C |
| Рабочее давление | Pn16 и Pn100 |
| Межповерочный интервал | 4 года |
| Класс защиты | IP 67 |
| Материалы: | |
|
алюминиевый сплав / углеродистая сталь |
|
алюминиевый сплав |
|
стабилизированный к ультрафиолетовому излучению полимер |
| Взрывозащита | 1 Ex ib IIB T4 Gb X |
| Перегрузка | кратковременно до 1,25Qмакс |
| Счетный механизм | три исполнения счетного механизма: Т1, С1 и С1В |
| Импульсный выход | 1 НЧ-выход 1 ВЧ-выход (опционально) 1 СЧ-выход (опционально для счетного механизма С1) |
| Соединения: | |
|
1–2 отверстия в корпусе |
|
1 отверстие в корпусе под установку гильзы с резьбой G ¼" |
Допустимые пределы погрешности
Для исполнения О:
Qmin ≤ Q < 0,1Qmax: ±2,0%
0,1Qmax ≤ Q ≤ Qmax: ± 1,0%
Для исполнения 2У:
Qмин ≤ Q < Qмакс: ± 0,9%
Измерительный картридж предназначен для установки в работающем под давлением корпусе с помощью уплотнительных колец. Это делает счетчик газа РГ-Т устойчивым к любым нагрузкам при возникающих при монтаже газопроводов кручении и изгибах.
Турбинные счетчики РГ-Т показывают стабильные и воспроизводимые результаты измерений.
Благодаря высококачественным шарикоподшипникам, а также высокоточной обработке корпуса и всех движущихся частей калибровочная характеристика турбинного расходомера РГ-Т остается неизменной в процессе эксплуатации. Перед сборкой счетчика колесо турбины подвергается динамической балансировке. Все алюминиевые детали, включая колесо турбины, после механической обработки подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.
Диапазоны рабочих расходов турбинных счетчиков газа РГ-Т
| Наименование | DN, мм |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax | |||
| 1:50* | 1:40 | 1:30 | 1:20 | |||
| Qmin,м3/ч | ||||||
| РГ-Т G65 DN50 | 50 | 100 | - | - | - | 5 |
| РГ-Т G100 DN80 | 80 | 160 | - | - | - | 8 |
| РГ-Т G160 DN80 | 80 | 250 | - | - | - | 12,5 |
| РГ-Т G250 DN80 | 80 | 400 | 8 | 10 | 13 | 20 |
| РГ-Т G160 DN100 | 100 | 250 | - | - | - | 12,5 |
| РГ-Т G250 DN100 | 100 | 400 | - | 10 | 13 | 20 |
| РГ-Т G400 DN100 | 100 | 650 | 13 | 16 | 21,5 | 32,5 |
| РГ-Т G400 DN150 | 150 | 650 | - | - | - | 32,5 |
| РГ-Т G650 DN150 | 150 | 1000 | - | 25 | 33 | 50 |
| РГ-Т G1000 DN150 | 150 | 1600 | 32 | 40 | 53 | 80 |
| РГ-Т G650 DN200 | 200 | 1000 | - | - | - | 50 |
| РГ-Т G1000 DN200 | 200 | 1600 | - | 40 | 53 | 80 |
| РГ-Т G1600 DN200 | 200 | 2500 | 50 | 62,5 | 83 | 125 |
| РГ-Т G1000 DN250 | 250 | 1600 | - | - | - | 80 |
| РГ-Т G1600 DN250 | 250 | 2500 | - | 62,5 | 83 | 125 |
| РГ-Т G2500 DN250 | 250 | 4000 | 80 | 100 | 133 | 200 |
| РГ-Т G1600 DN300 | 300 | 2500 | - | - | - | 125 |
| РГ-Т G2500 DN300 | 300 | 4000 | - | 100 | 133 | 200 |
| РГ-Т G4000 DN300 | 300 | 6500 | 130 | 162,5 | 216,5 | 325 |
* Счетчики с диапазонами расходов газа 1:40 и 1:50 не имеют исполнения 2У
