Назначение RABO счетчика газа ротационного (RABO G16, G25, G40, G65, G100, G160, G250, G400 от НПФ “РАСКО”

Счетчики газа RABO (ротационные счетчики газа RABO G16, G25, G40, G65, G100, G160, G250, G400)  предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов. Cчетчик газа RABO ротационный был разработан с учетом многолетнего опыта эксплуатации счетчика газа RVG и превосходит его по метрологическим и эксплуатационным характеристикам.

ООО «РАСКО Газэлектроника» переходит на новый ротационный счетчик газа РГ-Р. Преимущества + АКЦИЯ!, pdf >>

Выбор ротационного и турбинного счетчиков газа (Ответы на наиболее частые вопросы) — 2023, pdf >>

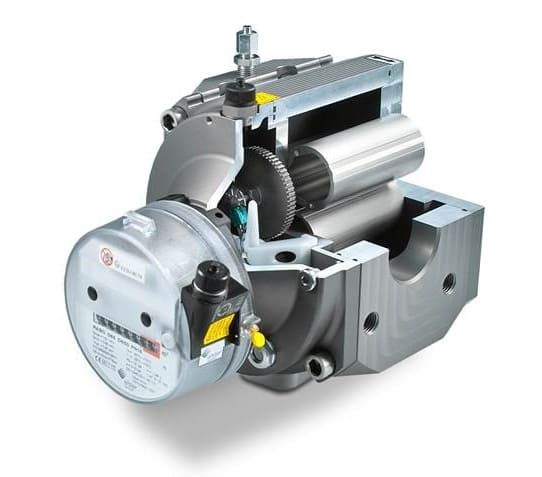

Описание RABO счетчика газа ротационного (RABO G16, G25, G40, G65, G100, G160, G250, G400 от НПФ “РАСКО”

(!) Возможно, Вас заинтересует: НОВИНКА производства ООО «РАСКО Газэлектроника» ротационный счетчик газа РГ-Р >>

Счетчик газа RABO (ротационные счетчики газа RABO G16, G25, G40, G65, G100, G160, G250, G400) имеет следующие особенности:

• Высокая точность измерения (исполнение 2У с погрешностью 0,9% во всем диапазоне);
• RABO имеет низкий порог чувствительности по расходу;
• Пониженная чувствительность RABO к пневмоудару;
• Монтаж на горизонтальных и вертикальных участках газопровода;
• Применение счетчика RABO для направлений потока газа слева - направо или справа – налево;
• Широкий диапазон измерения (до 1:250);
• Отсутствие требований к длине прямолинейных участков трубопровода;
• Низкая потеря давления на счетчике RABO;
• Возможность работы с электронными корректорами ЕК270, ТС220;
• Наличие исполнений с улучшенными метрологическими характеристиками;
• Возможность установки НЧ, СЧ и ВЧ датчиков импульсов;
• Оптимизированный процесс технического обслуживания счетчика RABO в процессе эксплуатации.

Счетчик RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяет требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 – 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

Ротационные счётчики газа RABO G16, RABO G25, RABO G40, RABO G65, RABO G100, RABO G160, RABO G250, RABO G400 обладают конструктивными особенностями, которые обеспечивают удобство его применения и эксплуатации при необходимости компактного размещения узла учета.
Несмотря на то, что у счетчиков RVG и RABO монтажные размеры у одинаковых типоразмеров одинаковы (за исключением типоразмера G400), у счетчиков RABO задняя крышка плоская и он может быть установлен ближе к стене.

Пределы допускаемой относительной погрешности при измерении объема газа

Основные технические характеристики RABO счетчика газа ротационного (RABO G16, G25, G40, G65, G100, G160, G250, G400 от НПФ “РАСКО”

Рабочее давление измеряемого газа, не более: 1,6 МПа

Диапазон температур измеряемой среды: от −30 до +70 °С

Диапазон температур окружающей среды: от −40 до +70 °С

Счетный механизм: 8-разрядный

Степень защиты счётчика от проникновения пыли и воды: IP67 по ГОСТ 14254

Средний срок службы: 12 лет

Средняя наработка на отказ: 100000 ч

Интервал между поверками: 5 лет

Основные технические характеристики счётчиков RABO G16, RABO G25, RABO G40, RABO G65, RABO G100, RABO G160, RABO G250, RABO G400

Ротационный счетчик газа Rabo G16

• Диапазоны рабочих расходов счётчика 1:50, 1:30, 1:20
• Для диапазона 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
• Перепад давления на счётчике при Qmax равном 25 м³/ч — не более 55 Па
• Размеры счётчика в мм — 171×195×290
• Масса — 12 кг

Ротационный счетчик газа Rabo G25

• Диапазоны рабочих расходов счётчика 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
• Перепад давления на счётчике при Qmax равном 40 м³/ч — не более 80 Па
• Размеры счётчика в мм — 171×195×290
• Масса — 12 кг

Ротационный счетчик газа Rabo G40

• Диапазоны рабочих расходов счётчика 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,03 м³/ч³, цена оборота ролика младшего разряда — 0,1 м³
• Перепад давления на счётчике при Qmax равном 65 м³/ч — не более 230 Па
• Размеры счётчика в мм — 171×195×290
• Масса — 12 кг

Ротационный счетчик газа Rabo G65

• Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
• Перепад давления на счётчике при Qmax равном 100 м³/ч — не более 540 Па
• Размеры счётчика в мм — 171×195×290
• Масса — 12 кг

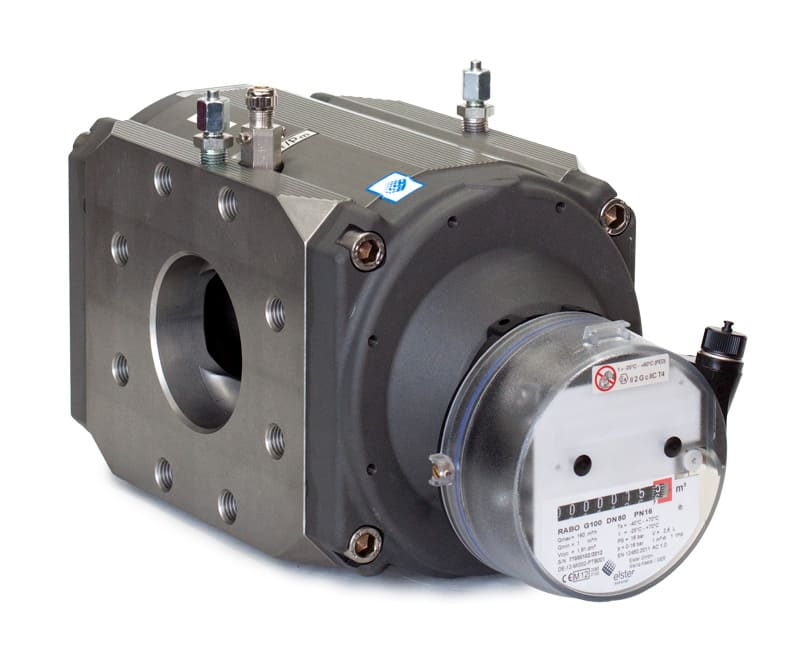

Ротационный счетчик газа Rabo G100

• Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,05 м³/ч, цена оборота ролика младшего разряда — 1 м³
• Перепад давления на счётчике при Qmax равном 160 м³/ч — не более 425 Па
• Размеры счётчика в мм — 171×195×372
• Масса — 16 кг

Ротационный счетчик газа Rabo G160

• Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,1 м³/ч, цена оборота ролика младшего разряда — 1 м³
• Перепад давления на счётчике при Qmax равном 25 м³/ч — не более 575 Па
• Размеры счётчика в мм — 241×260×410
• Масса — 32 кг

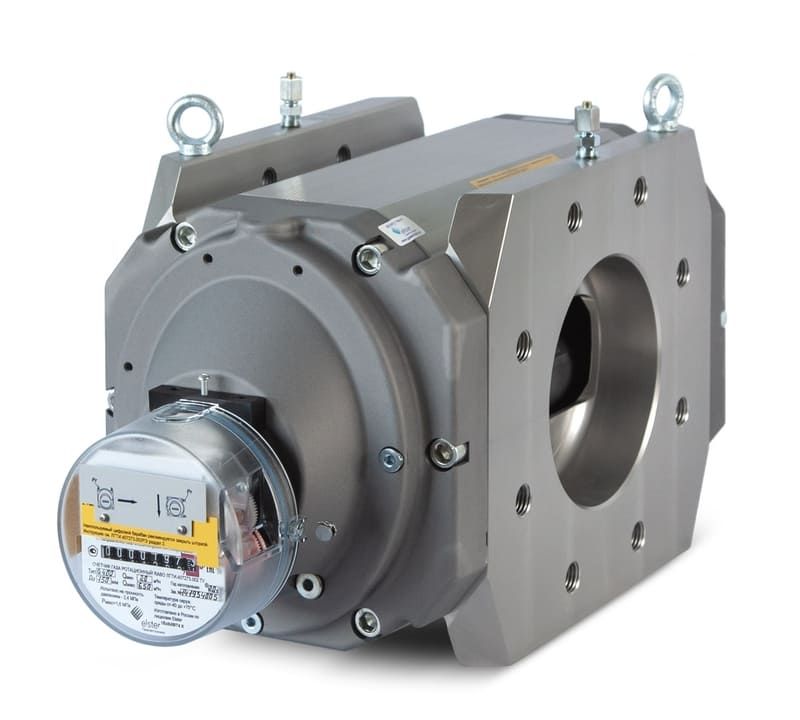

• Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты

Ротационный счетчик газа Rabo G250

• Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,2 м³/ч, цена оборота ролика младшего разряда — 1 м³
• Перепад давления на счётчике при Qmax равном 400 м³/ч — не более 810 Па
• Размеры счётчика в мм — 241×260×460
• Масса — 36 кг
• Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты

Ротационный счетчик газа Rabo G400

• Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
• Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
• Порог чувствительности 0,4 м³/ч, цена оборота ролика младшего разряда — 1 м³
• Перепад давления на счётчике при Qmax равном 650 м³/ч — не более 1700 Па
• Размеры счётчика в мм для DN100 — 241×260×513, для DN150 — 241×285×513
• Масса для DN100 — 42 кг, DN150 — 41 кг
• Перемещение счетчика к месту монтажа должно осуществляться талями, автопогрузчиками или другими аналогичными средствами. На корпусе счётчика предусмотрены отверстия под рым-болты

Коэффициенты передачи датчиков импульсов Ср
